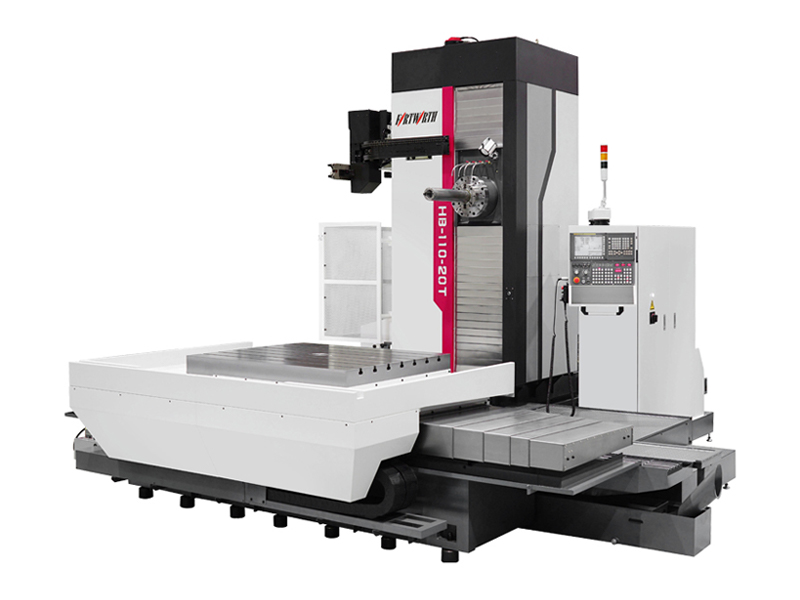

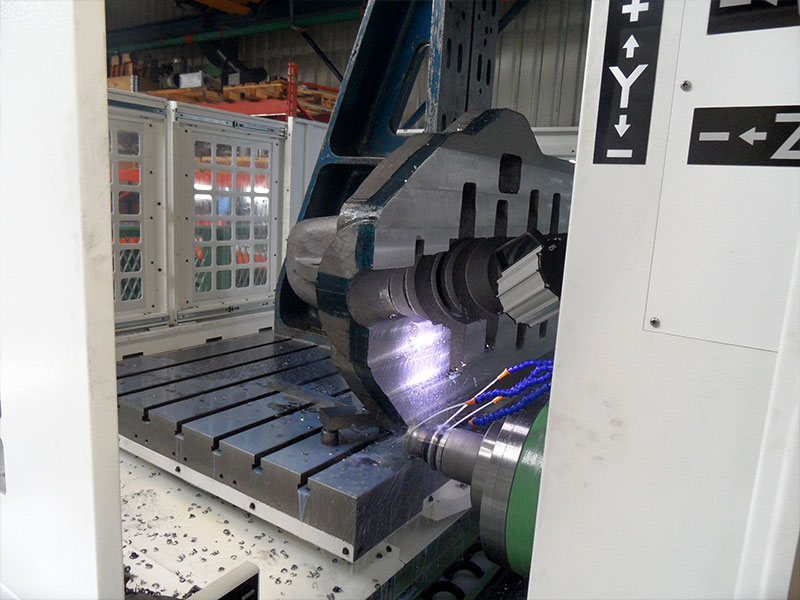

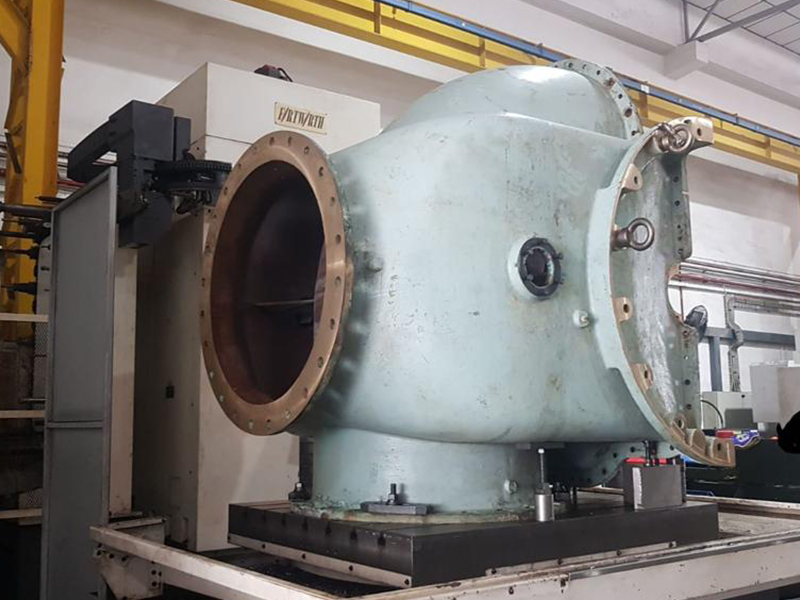

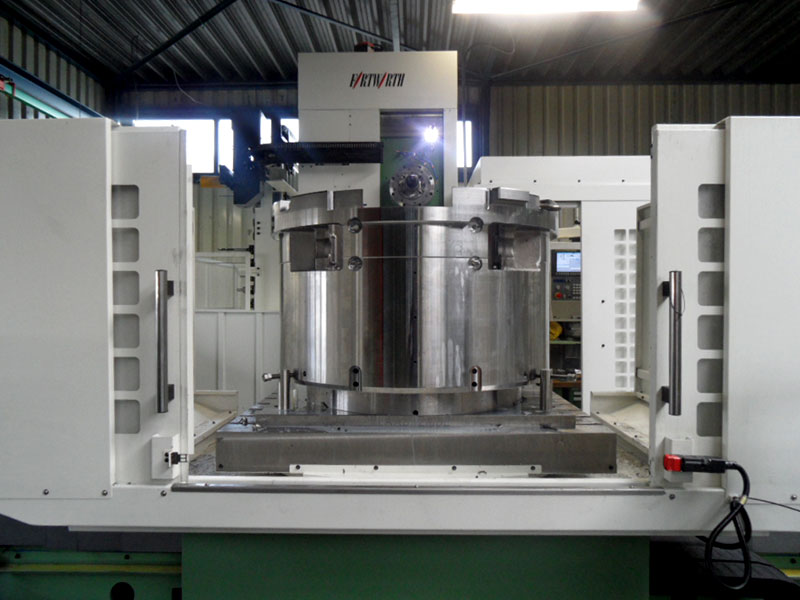

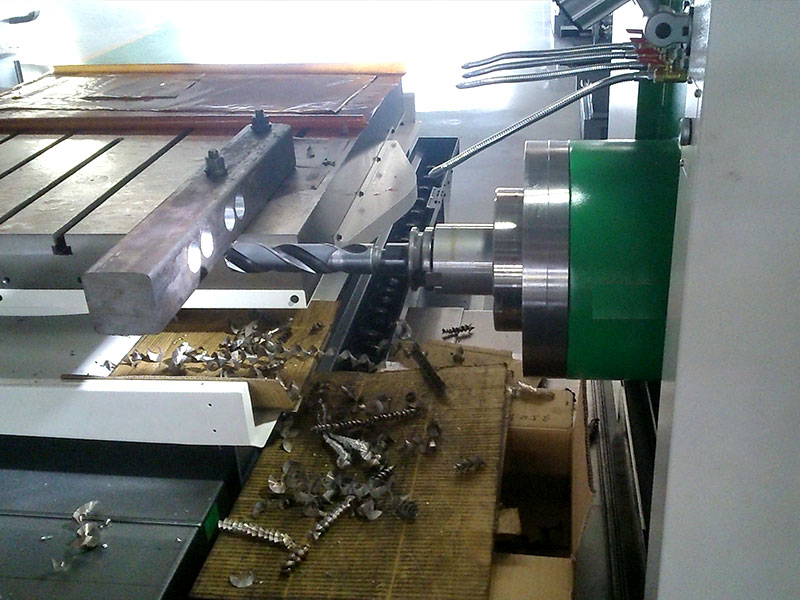

CNC臥式搪銑床
HB-110-20T
標準附件:
- X,Y,Z及W軸配用HEIDENHAIN絕對式光學尺
- B軸配用HEIDENHAIN絕對式角度光學尺
- 主軸冷卻裝置
- 自動潤滑裝置
- 切削冷卻液裝置
- 切削吹氣
- 電氣箱裝空調冷氣機
- 石英工作燈
- 螺旋式切屑排送裝置
- M30自動斷電裝置
- 可移動式電子手輪
- 動作警示燈
- 工具箱及調整工具
- 水平調整螺栓及墊塊
選配附件:
- 主軸中心出水20 Bar
- 鍊板式排屑機
- 主軸延伸襯套
- 工作台防濺護罩
- 變壓器
- 90度銑床頭
- 直角工作台
- 油水分離機
機器規格 全系列
| 項目 | 單位 | HB-800A | HB-110B | HB-110A | HB-110-20T | HB-110-30T | |||
| 工作台 | |||||||||
| 工作台尺寸 | mm | 1,000 x 1,000 (39-3/8 x 39-3/8 inch) |
1,000 x 1,000 (39-3/8 x 39-3/8 inch) |
1,200 x 1,000 | 1,500 x 1,200 (59 x 47-1/4 inch) |
1500 x 1200 (59 x 47-1/4 inch) |
|||
| T型槽(寬x數x距) | mm | 22H8 x 9 x 100 (0.86 x 9 x 4 inch) |
22H8 x 9 x 100 (0.86 x 9 x 4 inch) |
22H7 x 7 x 125 mm | 22H8 x 7 x 150 (0.86 x 7 x 6 inch) |
22H8 x 7 x 150 (0.86 x 7 x 6 inch) |
|||
| 最大負荷 | kg | 3,000 (6,600 lbs) | 3,000 (6,600 lbs) | 4,500 | 5,000 (11,000 lbs) | 5000(11,000 lbs) | |||
| 最小分割角度 | deg | 1° (360 divisions) | 1° (360 divisions) | 0.001° | 0.001° (每90°有一個定位銷) |
Min. input 0.001 (每90°有一個定位銷) |
|||
| 工作台快速旋轉 | rpm | 4 | 4 | 2 | 2 | 2 | |||
| 工作台離地高度 | mm | 1,103 (43-7/16 inch) | 1,103 (43-7/16 inch) | 1,145 | 1,095 (43-1/8 inch) | 1,095 (43-1/8 inch) | |||
| 容量 | |||||||||
| X軸行程 | mm | 2,000 (78-3/4 inch) | 2,000 (78-3/4 inch) | 1,800 | 2,000 (78-3/4 inch) [3,000 opt. (118-1/8 inch) opt.] |
3,000 (118-1/8 inch) | |||
| Y軸行程 | mm | 1,200 (47-1/4 inch) | 1,400 (55-3/32 inch) | 1,350 | 1,500 (59 inch) | 1,500 (option 1800) | |||
| Z軸行程 | mm | 1,200 (47-1/4 inch) | 1,150 (45-1/4 inch) | 1,020 | 1,400 (55-3/32 inch) | 1,400 (55-3/32 inch) | |||
| W軸行程 | mm | - | 500 (19-11/16 inch) | 550 (21-5/8 inch) | 550 (21-5/8 inch) | 550 (21-5/8 inch) | |||
| 主軸鼻端至工作台中心距離 | mm | 275 ~ 1,475 (10-13/16 ~ 58 inch) |
-175 ~ 1,475 ( - 6-7/8 ~ 58 inch) |
-145 ~ 1,425 | -30 ~ 1,920 ( - 1-3/16 ~ 75.1/2 inch) |
-30 ~ 1920 ( - 1-3/16 ~ 75.1/2 inch) |
|||
| 主軸中心至工作台距離 | mm | 0 ~ 1,200 (0 ~ 47-1/4 inch) |
0 ~ 1,400 (0 ~ 55-3/32 inch) |
0 ~ 1,350 | 0 ~ 1,500 (0 ~ 59 inch) |
0 ~ 1,500 (option 1800) |
|||
| 主軸 | |||||||||
| 主軸錐孔 | mm | BT50 | BT50 | BT50 | BT50 | BT50 | |||
| 主軸外徑 | mm | - | 110 | 110 | 110 | 110 | |||
| 最大扭力輸出 | kg-m | - | 135 | 135 | 135 | 135 | |||
| 主軸轉速 (自動二段轉換) |
Lo-speed | rpm | 30 ~ 1300 |
5 ~ 625 | 5 ~ 625 | 5 ~ 625 | 5 ~ 625 | ||
| Hi-speed | 1,301 ~ 3,000 | 626 ~ 2,500 | 626 ~ 2,500 | 626 ~ 2,500 | 626 ~ 2,500 | ||||
| 進給 | |||||||||
| X.Y.Z.W軸快速移位速率 | m/min | 15 / 12 / 15 / - | 15 / 12 / 15 / 6 | 15 / 12 / 15 / 6 | 10 / 10 / 10 / 6 | 10 / 10 / 10 / 6 | |||
| 工作台快速迴轉 | rpm | 4 | 4 | 2 | 2 | 2 | |||
| 三軸切削進給速率 | mm/min | 1 ~ 6,000 | 1 ~ 6,000 | 1 ~ 6,000 | 1 ~ 6,000 | 1 ~ 6,000 | |||
| W軸切削進給速率 | mm/min | - | 1 ~ 4,000 | 1 ~ 4,000 | 1 ~ 4,000 | 1 ~ 4,000 | |||
| X.Y.Z軸滾珠螺桿(外徑/螺距) | mm | 50 / 10 | 50 / 10 | 50 / 10 | 63 / 10 | 63 / 10 | |||
| W軸滾珠螺桿(外徑/螺距) | mm | - | 40 / 10 | 40 / 10 | 40 / 10 | 40 / 10 | |||
| 自動換刀裝置 | |||||||||
| 刀庫容量 | pcs | 60 | 60 | 60 | 60 | 60 | |||
| 刀具規格 | - | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | MAS-P50T-1 | |||
| 最大刀具長度 | mm | 400 | 400 | 400 | 400 | 400 | |||
| 最大刀具重量 | kg | 25 | 25 | 25 | 25 | 25 | |||
| 最大刀具徑 | mm | Ø125 / Ø250 (鄰空刀徑) |
Ø125 / Ø250 (鄰空刀徑) |
Ø125 / Ø250 (鄰空刀徑) |
Ø125 / Ø250 (鄰空刀徑) |
Ø125 / Ø250 (鄰空刀徑) |
|||
| 刀具選擇方式 | - | 最短路徑選刀 | 最短路徑選刀 | 最短路徑選刀 | 最短路徑選刀 | 最短路徑選刀 | |||
| 換刀時間刀對刀(約) | sec | 15 | 15 | 15 | 15 | 15 | |||
| 馬達 | |||||||||
| 主軸馬達 | kW | 15 / 18.5 | 22 / 26 | 22 / 26 | 22 / 26 | 22 / 26 | |||
| X.Y.Z.B.W軸馬達 | kW | 7 / 7 / 7 / 4 | 7 / 6 / 7 / 4 / 7 | 7 / 6 / 7 / 7 / 7 | 6 / 6 / 6 / 7 / 7 | 6 / 6 / 6 / 7 / 7 | |||
| 自動潤滑單元 | W | 150 | 150 | 150 | 150*2 | 150*2 | |||
| 油壓單元 | kW | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | |||
| 主軸油冷裝置 | kW | 0.75 | 1.95 | 1.95 | 1.95 | 1.95 | |||
| 切削冷卻裝置 | kW | 1 | 1 | 1 | 1 | 1 | |||
| 機械一般規格 | |||||||||
| 氣壓需求 | kg/cm2 | 6 | 6 | 6 | 6 | 6 | |||
| 切削液箱容量 | L | 350 | 350 | 250 | 250 | 250 | |||
| 機械尺寸 | mm | 5,030 x 5,100 x 3,250 | 4,285 x 5,587 x 3,605 | 4,285 x 5,587 x 3,605 | 4,480 x 5,510 x 3,820 | 5,600 x 5,510 x 3,820 | |||
| 機械重量(約) | kg | 18,000 (39,600 lbs) | 21,000 (46,200 lbs) | 22,000 | 24,500 (53,900 lbs) | 25,800 (56,760 lbs) | |||
| CNC控制器 | - | Fanuc 0i-MF | FS-0i-MF | Fanuc 0i-MF | FS-0i-MF | Fanuc 0i-MF | |||
*本公司保留產品規格，外觀及配備等變更之權利。
